Praxis: Computer selbst zusammenbauen

Auf der nächsten Mainboard

Schritt 3: Mainboard

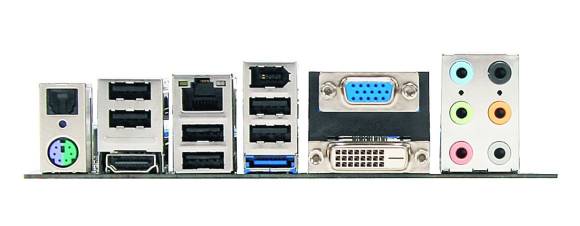

Die Frontanschlüsse des Mainboards
Öffnen Sie nun die Mainboard-Schachtel. Legen Sie alle mitgelieferten Teile vor sich hin. Nehmen Sie das Frontblech zur Hand. Es hat Öffnungen für USB-, FireWire-, Netzwerk- oder Videoanschlüsse, die auf dem Mainboard nach aussen geführt werden (Bild 1).

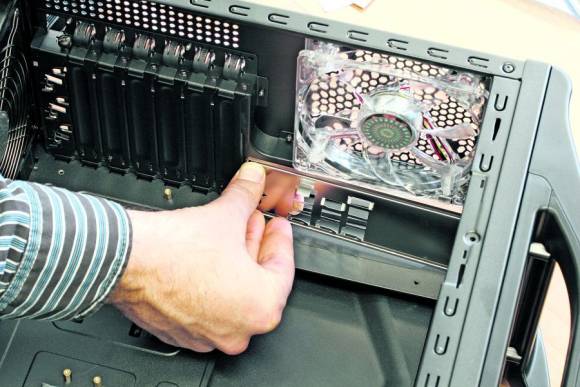

Befestigen Sie das kleine Blech für die Mainboard-Anschlüsse am Gehäuse
Klinken Sie das Blech mit einem kräftigen Ruck an der dafür vorgesehenen Stelle des Computergehäuses ein, Bild 2. Das Gehäusehandbuch zeigt Ihnen die genaue Position für das Blech an.
Setzen Sie als Nächstes die Abstandhalter für das Mainboard in das PC-Gehäuse ein. Sie sorgen dafür, dass das Mainboard gegenüber dem PC-Chassis isoliert ist. Die Position der Abstandhalter ist vom Mainboard-Typ abhängig. Hochwertige Gehäuse bieten eine Schablone, Bild 3, die den Standort der Abstandhalter anzeigt. Darüber hinaus gibt auch immer das Gehäusehandbuch Auskunft.

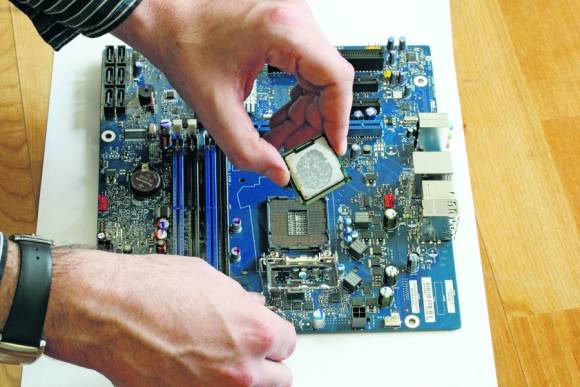

Der Prozessor wird ganze einfach per Halterung festgemacht
Machen Sie sich nun an das Bestücken des Mainboards. Legen Sie dazu nacheinander den Prozessor, Lüfter sowie den Arbeitsspeicher bereit. Montieren Sie zunächst den Prozessor auf dem Mainboard, Bild 4. Das geht heutzutage ganz einfach. Sie setzen den Taktgeber am vorgesehenen Ort auf dem Mainboard ein und klappen danach die Halterung zu.

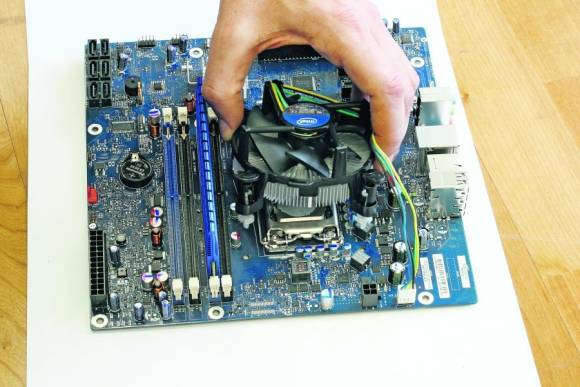

Über den Prozessor wird der Lüfter angebracht
Anschliessend stecken Sie den Prozessorlüfter auf die CPU und befestigen ihn auf dem Mainboard, Bild 5. Auch dazu braucht es keine Schrauben; ein Einrasten genügt.

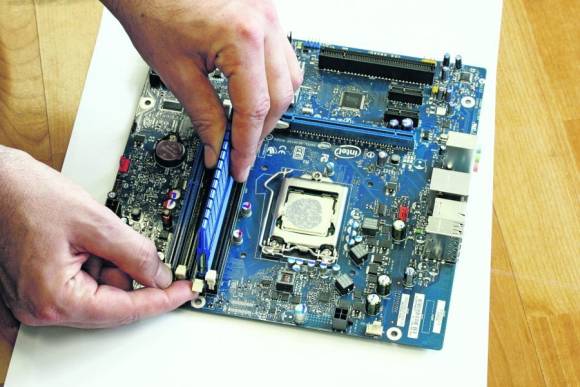

Den Arbeitsspeicher montieren Sie ebenfalls auf dem Mainboard
Als Letztes setzen Sie den Arbeitsspeicher auf dem Mainboard ein, Bild 6. Achten Sie beim Einstecken des Arbeitsspeichers auf die korrekte Position der Kerben. Beim Einrasten hören Sie ein Klickgeräusch.

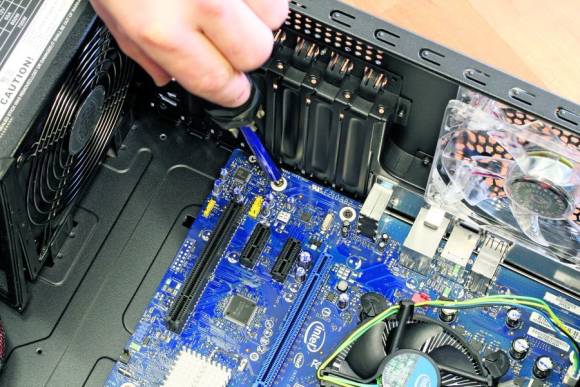

Verschrauben Sie das Mainboard mit den Abstandhaltern
Jetzt setzen Sie das Mainboard in das Gehäuse ein. Verschrauben Sie es dazu mit den Abstandhaltern, Bild 7.
Auf der nächsten Seite Schritt 4: Laufwerke und Grafik
